Azure 고가용성 서비스





Load Balancer (부하 분산 장치)

외부에서 들어오는 트래픽을 특정 알고리즘을 기반으로 다수의 서버로 분산(OSI L4에서 작동)







언제 사용하는가?

• 내/외부 트래픽을 가상머신으로 부하분산
• 리전 내 리소스에 대한 가용성 상승
• 가상머신에 대한 아웃바운드 연결
• 상태프로브를 사용하여 분산된 리소스 모니터링

상태 프로브 : 백 엔드 풀의 인스턴스 상태를 확인함

백 엔드 풀 : 들어오는 요청을 처리하는 VM

프런트 엔드 IP : LB의 IP주소 > 공용IP, 개인IP







로드밸런서 알고리즘: 부하가 백엔드 노드에게 전달하는 규칙

1. 라운드 로빈 : 순차적으로 서버에 트래픽 할당
2. 가중치 라운드 로빈 : 가중치가 높은 순으로 처리
3. 최소 연결 방식 : 가장 처리를 적게 한 서버순으로 할당
4. 등등 ..



AZURE 로드밸런서 알고리즘 : 5-튜플 해시 알고리즘

패킷의 정보 5가지(소스IP, 목적지IP, 소스 포트, 목적지 포트, 프로토콜)를 기반으로 분배하는 방식





1. 부하 분산 장치 생성

- 공용ip 없음으로 가상머신 생성 후

고급탭 > 사용자 데이터 사용 > 아래 쉘 추가 > 만들기

#! /bin/bash
sudo apt-get -y update
sudo apt-get install -y apache2
sudo service apache2 start
sudo echo "This is LB TEST server1!" > /var/www/html/index.html

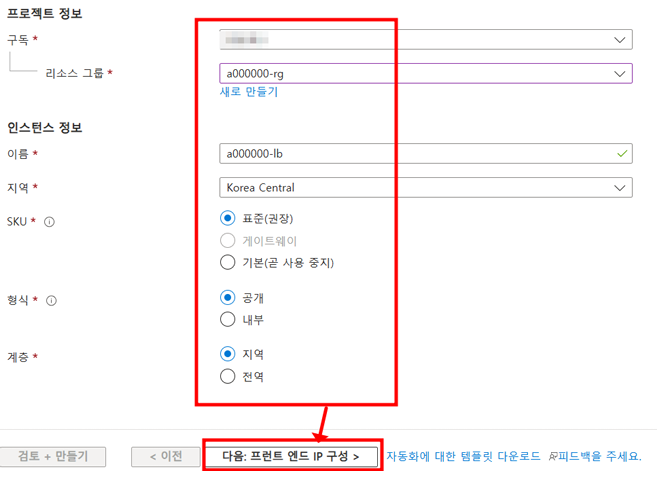

- 부하 분산 장치 만들기

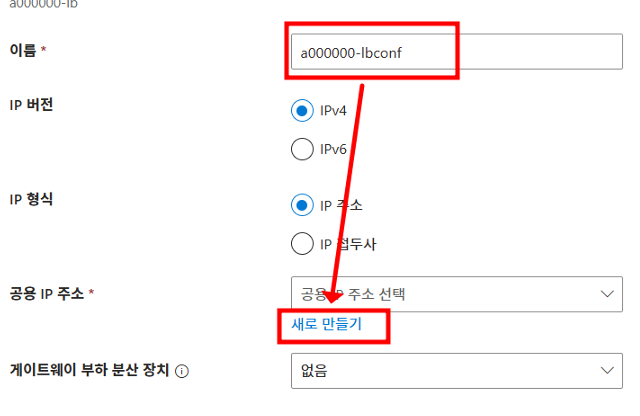

- 프런트 엔드 IP추가 > 공용 IP주소도 추가 > 저장



- 백 엔드 풀 추가

- 백 엔드에 IP구성 추가 (앞에서 생성한 가상머신 2개) > 추가 후 저장

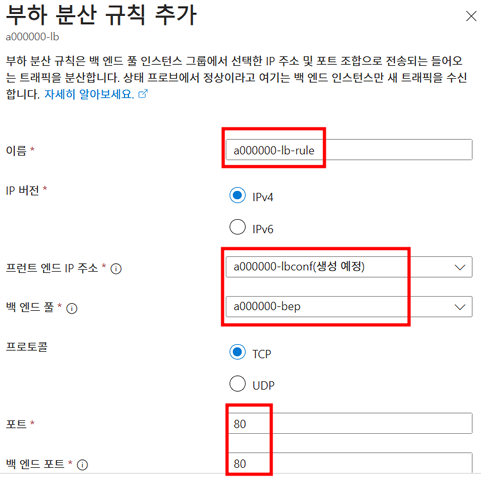

- 인바운드 규칙 > 부하 분산 규칙 추가

5-튜플 해시 알고리즘 : 포트와 상태프로브를 활용하여 트래픽 할당

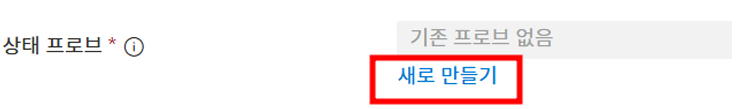

- 상태 프로브도 만들기 > a000000-probe 입력 후 저장 > 저장 > 만들기



- 할당 후 리소스 이동 > 프론트 엔드 IP구성 보기 >  IP주소 복사 후 접속

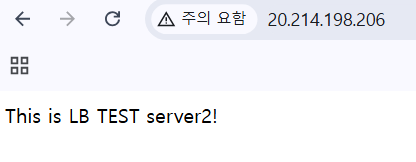

새로고침할때마다 트래픽이 연속적으로 할당되는 것을 볼 수 있음



2. VMSS 추가하기

VMSS : 부하 분산된 VM의 그룹



- Horizontal Scaling(수평적 크기조정)을 진행

스케일 아웃 : 가상머신 추가

스케일 인 : 가상머신 제거



- Vertical Scaling(수직적 크기조정)

스케일 업 : 메모리, CPU 등의 리소스 용량 증설

스케일 다운 : 리소스 용량 축소





- 그룹, 가상머신 이름, 지역, 가용성 영역 1,2,3



- 자동 크기 조정 > 수정

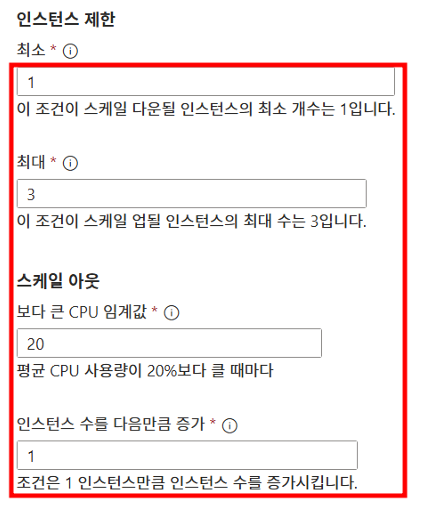

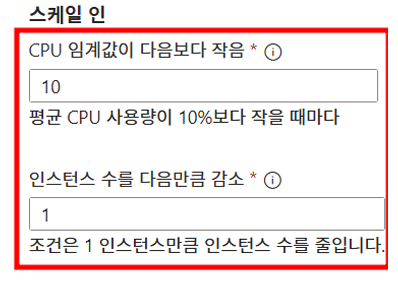

- 우측 편집 버튼 클릭 > 인스턴스 제한 및 스케일 인 아웃 지정 > 저장 두번

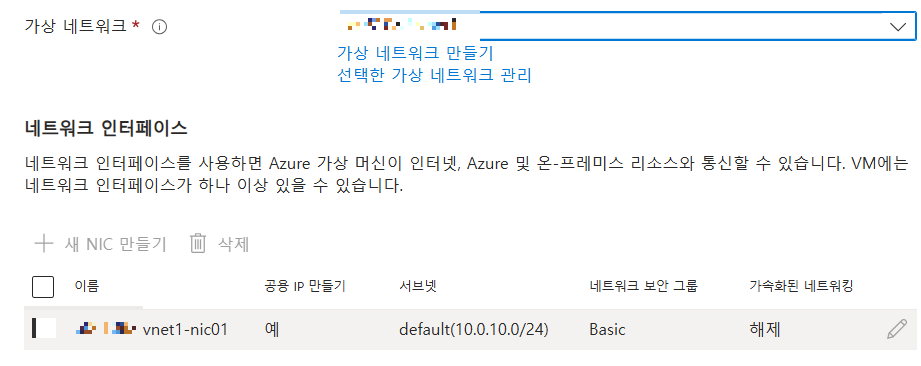

- 네트워킹 가상네트워크 및 서브넷 선택

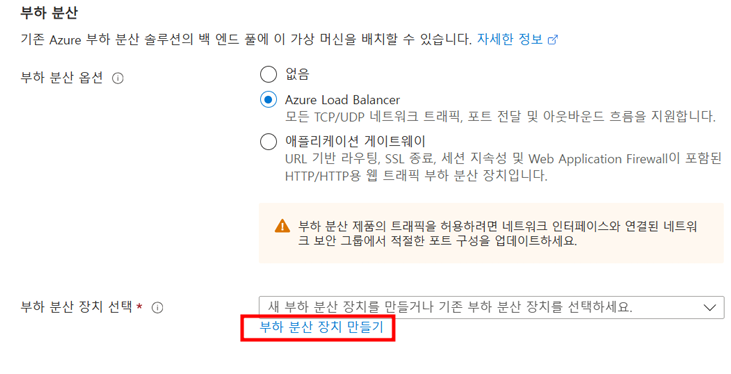

- 아래 부하분산 장치 클릭 만들기 클릭



- 고급텝 > 사용자 데이터 사용 체크 > 아래 코드 입력 > 만들기

#! /bin/bash
sudo apt-get -y update
sudo apt-get install -y apache2
sudo service apache2 start
sudo echo "This is LB vmss server!" > /var/www/html/index.html

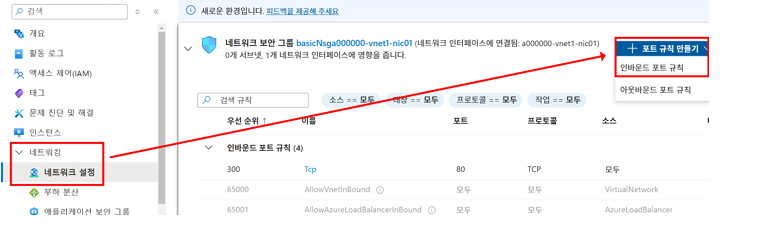

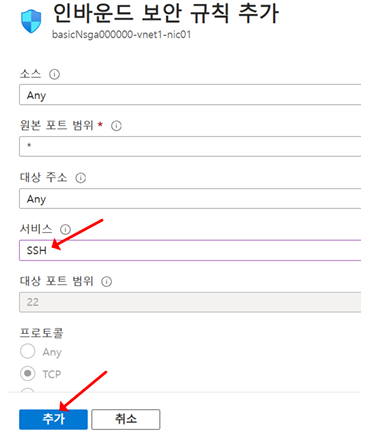

- 리소스 이동 > 왼쪽 메뉴에 네트워크 > 네트워크 설정 > > 포트 규칙 만들기 > 인바운드 포트 규칙 클릭

- ssh 선택 후 추가





- vmss 가상머신 ip확인 후 스트레스 주기

cd .\Downloads\
ssh -i .\키이름-vm-key.pem 사용자이름@<vmss IP>
sudo apt-get install -y stress
stress -c 2

Ctrl+C로 취소 가능

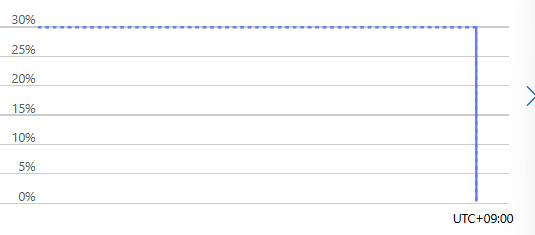

- 그래프 확인

2개로 만들어 지고 기다리면 없어짐
